Spacerek z historią: MPTW

Stacja naprowadzania przeciwlotniczego zestawu rakietowego "WOŁCHOW"

Produkcja: ZSRR
Odległość wykrywania: 150 km
Zasięg rażenia celu: 7-43/56 km
Maksymalna prędkość lotu obiektu: 2000 m/s
Skład: 3 przyczepy

- odbiornik sygnałów celu

- urządzenia wskaźnikowe

- blok sterowania wyrzutni w tym prezentowana kabina PW z urządzeniami odbiorczymi i nadawczymi, kanału celu i rakiety z systemem antenowym.)

Stacja radiolokacyjna wykrywania i naprowadzania AGATA

"AGATA" wykrywa i śledzi obiekty, określa ich współrzędne (odległość, pochyłą i azymut).

Produkcja: ZSRR
Zasięg wykrywania dla wysokości lotu:

50 m - 26 km

500 m - 65 km

3000 m - 140 km

10 000 m - 175 km

Zakres długości fal: centymetrowy
Skład:

- aparatura radiolokacyjna

- aparatura nawigacyjna

- urządzenia zapytujące

- radiostacje

- dwa zespoły prądotwórcze

- osprzęt pomocniczy.

Stacja radiolokacyjna pomiaru wysokości "ZOFIA"

Stacja "ZOFIA" służy do określania wysokości lotu obiektów wskazywanych przez stacje radiolokacyjną.

Produkcja: ZSRR
Zasięg wykrywania dla wysokości lotu:

100 m -35 km

500 m - 85 km

2000 m -150 km

5000 m - 150 km

Zakres długości fal: centymetrowy

Skład:

przyczepa MAZ 520 7W (aparatura nadawczo-odbiorcza)

przyczepa z elektrownią

przetwornica WPŁ-30

radiostacja i aparatura przeciwzakłóceniowa.

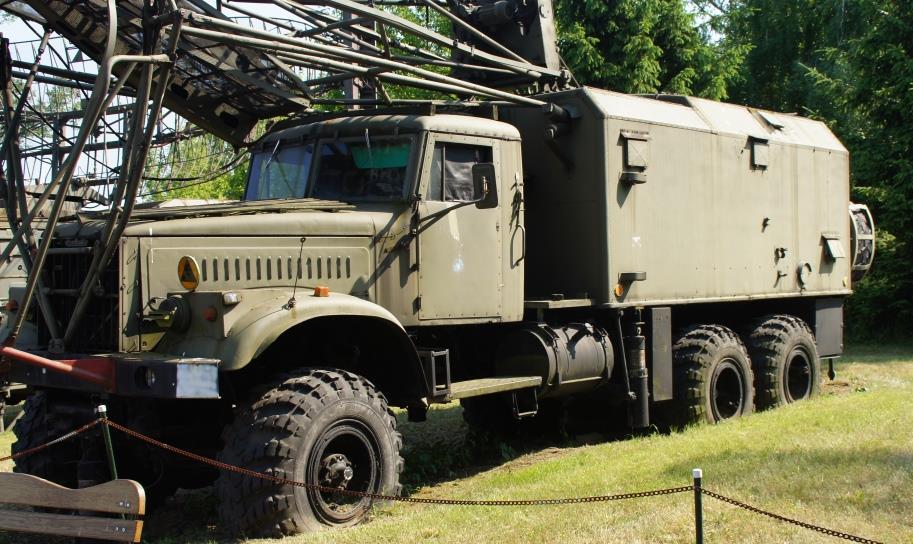

Stacja radiolokacyjna wykrywania i naprowadzania JUSTYNA-51

Stacja "JUSTYNA-51" służy do wykrywania obiektów powietrznych oraz określa ich współrzędne (odległość i azymut). Może także naprowadzać samoloty na wykryte obiekty.

Produkcja: Polska

Zasięg dla wysokości lotu obiektu:
1000 m - 90 km
3000 m - 250 km

Skład:
prezentowany samochód z zespołem antenowym
2 samochody z aparaturą nadawczą i wskaźnikową
2 przewoźne elektrownie

Stacja radiolokacyjna pomiaru wysokości "BOŻENA"

Stacja "Bożena" służy do określania wysokości lotu obiektów powietrznych i do wykrywania celów nisko lecących w rodzaju pracy okrężnym lub sektorowym.

Produkcja: Polska

Zasięg wykrywania jako wysokościomierz:

200 m - 45 km

4000 m - 160 km

10000 m - 240 km

Zasięg pracy jako odległościomierz:

100 m - 40 km

300 m - 65 km

500 m - 85 km

Skład:

3 samochody TATRA -148 (wóz antenowy, wóz nadawczo-odbiorczy i wóz operacyjny)

2 przyczepy (elektrownia polowa i instalacja kablowa)

Stacja radiolokacyjna wykrywania i naprowadzania "LAURA"

Wykrywa samoloty i określa ich położenie współpracuje z innymi systemami i zestawami Obrony Przeciw Lotniczej.

Produkcja: ZSRR

Zasięg dla wysokości lotu obiektu:

100 m - 28 km

1000 m - 65 km

10 000 m - 175 km

20 000 m - 230 km

Skład:

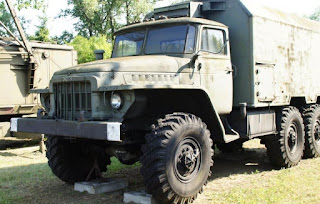

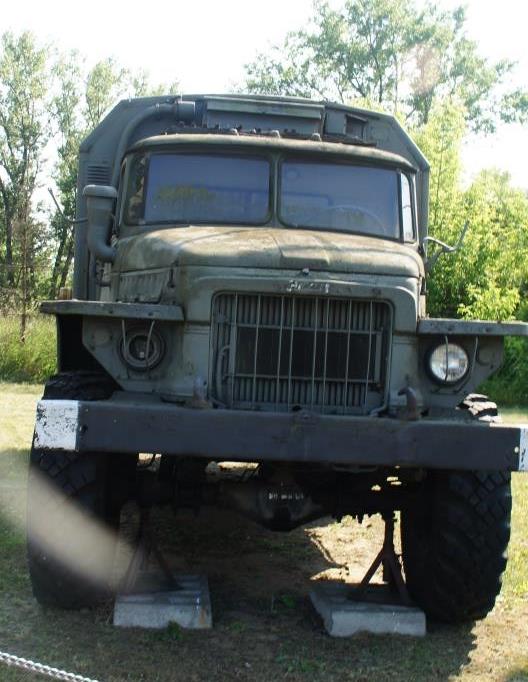

2 samochody URAL-375 A (aparatura i układ antenowo-masztowy)

2 przyczepy z elektrownią polową PS-1 i 2

Stacja radiolokacyjna pomiaru wysokości "ZOFIA IV"

Służy do określenia wysokości lotu obiektów podczas pracy samodzielnej, lub po wskazaniu celu przez współpracującą stację radiolokacyjną albo system kierowania. Może pracować jako stacja obserwacji okrężnej.

Produkcja: ZSRR

Zasięg wykrywania dla wysokości lotu:

100 m - 42 km

300 m - 65 km

500 m - 85 km

Skład:

3 przyczepy:

napędy i urządzenia nadawczo-odbiorcze

urządzenia wskaźnikowe

zespół prądotwórczy

aparatura kontrolno-pomiarowa

urządzenia pomocnicze.

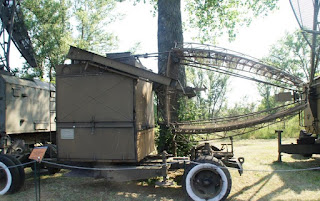

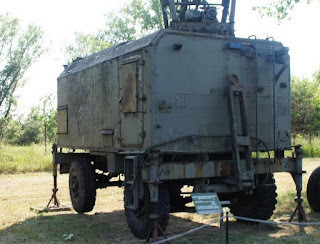

Stacja radiolokacyjna pomiaru wysokości ZOFIA (naczepa)

Stacja "ZOFIA" służy do określenia wysokości obiektów powietrznych wskazywanych przez stacje radiolokacyjną obserwacji okrężnej, przystosowana do współpracy ze stacją radiolokacyjną "AGATA".

Produkcja: ZSRR

Zasięg wykrywania dla wysokości lotu obiektu:

100 m -35 km

500 m - 85 km

5000 m - 150 km

20000 m -150 km

Zakres długości fal: centymetrowy

Skład:

przyczepa MAZ 520 7W (aparatura nadawczo -odbiorcza)

przyczepa z elektrownią

przetwornica WPŁ-30

radiostacja

aparatura przeciwzakłóceniowa

Stacja radiolokacyjna wykrywania i naprowadzania "MARIA"

Stacja "MARIA" służy do wykrywania i śledzenia obiektów powietrznych oraz określania ich bieżących współrzędnych (odległość pochyłej, azymutu, kąta położenia i wysokości). Może także wskazywać cele radiolokacyjnym stacjom artyleryjskim i naprowadzać samoloty na wykryte obiekty.

Produkcja: ZSRR

Zasięg dla wysokości lotu obiektu:

1 000 m - 45 km

4 000 m - 100 km

25 000 m - 220 km.

Zakres długości fal: metrowy

Skład:

2 samochody ZIŁ-157 (aparat i układ antenowo-masztowy)

2 przyczepy 1 APR-1,5 (zespół prądotwórczy)

Stacja radiolokacyjna kontroli rejonu lotniska "MONIKA"

Kontroluje i kieruje ruchem lotniczym w przestrzeni objętej odpowiedzialnością danego lotniska.

Produkcja: Polska

Zasięg przy prędkości obrotowej anteny 15 obr./min

Wysokość lotu: 1800 m - 100 km

Skład:

kontener z aparaturą nadawczą

kontener z aparaturą odbiorczą i aparaturą techniczno - wskaźnikową.

Duża antena z masztem

Radiolokacyjny system lądowania samolotów RSP - 7T

Radiolokacyjny system lądowania samolotów RSP - 7T umożliwia kontrolę lotów w rejonie lotniska i kierowanie lądowaniem samolotów oraz helikopterów w trudnych warunkach atmosferycznych.

Zasięg automatycznego radionamiernika (ARP) samolotów lecących na wysokości:

1000 m - 80 km

3000 m - 140 km

Błąd pomiaru: 2,5 stopnia

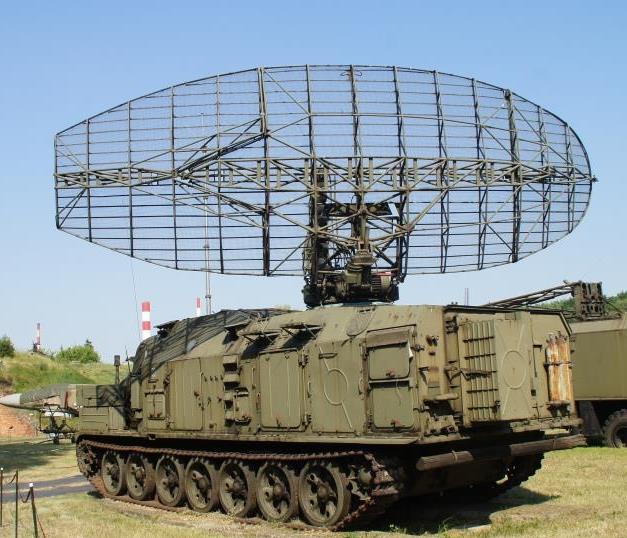

Zestaw radiolokacyjny wykrywania i naprowadzania "KAROLINA"

Wykrywa i śledzi obiekty, określa ich współrzędne. Współpracuje z systemami rakiet i lotnictwem.

Produkcja: ZSRR

Zasięg wykrywania dla wysokości lotu 54 000 m - 320 km

Zakres długości fal: centymetrowy

Skład:

układ rozpoznania modulatoru odległościomierza

system sterowania

aparatura synchronizacji

prądnice z rozdzielnią

dwie przyczepy z kabiną nadawczo - odbiorczą i antenami

Duża antena na naczepie na fale krótkie

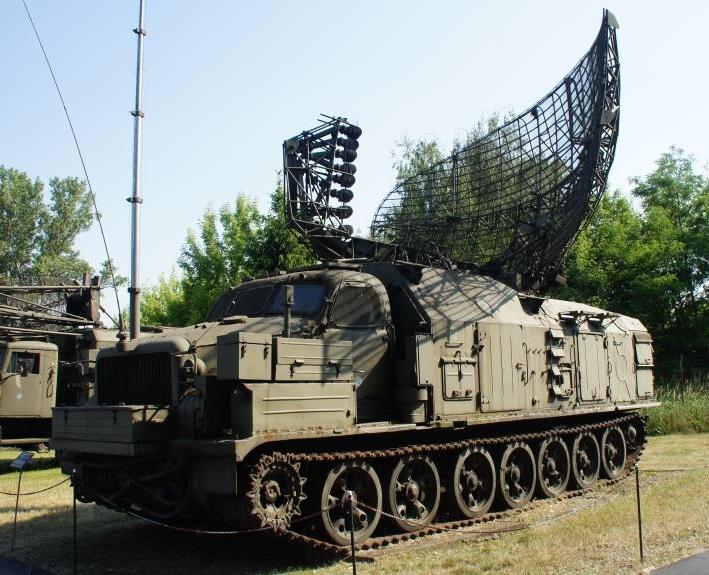

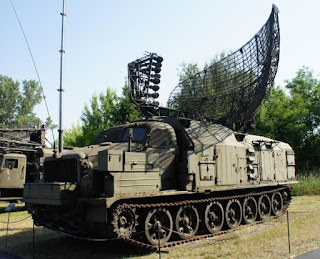

Zestaw radiolokacyjny

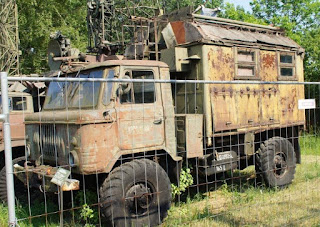

Automatyczny ultrakrótkofalowy radionamiernik ARP-6D i zestaw antena radionamiernika

Radionamiernik ARP-6D jest przeznaczony do określania namiaru samolotu podczas nadawania radiostacji zamontowanej w samolocie. Układ radionamiernika zapewnia jednoczesne określanie dwóch niezależnych obiektów latających. Do transportu służy samochód GAZ-66.

Produkcja :ZSRR

Zasięg: dla wysokości lotu samolotu

od 1000 do 3000 m - 80 - 150 km

przy pracy dwukanałowej zasięg zmniejsza się do 70-135 km

Zakres częstotliwości: 100-150 MHz

Zasilanie: sieć prądu przemiennego lub zespół prądotwórczy AB-1

Czas rozwinięcia: przez dwuosobowa załogę do 40 min
